Konfigurasi Nat dan Proxy Server dengan Squid3

 ADITZY     6:27 PM     Konfigurasi, Software, Tutorial     1 comment



TUJUAN :
1. Siswa memahami konsep proxy dan NAT
2. Siswa mampu membangun dan mengkonfigurasi proxy server dan NAT

ALAT DAN BAHAN :1. Sebuah PC yang digunakan sebagai Server dan Router.
2. Sebuah PC yang digunakan sebagai Client.
3. Kabel jaringan secukupnya

KESELAMATAN KERJA :

1. Gunakan peralatan sesuai fungsinya.
2. Cek semua hubungan instalasi sebelum memulai praktek.
3. Bertanya dan mintalah guru untuk membantu mengecek jika ada yang meragukan.
4. Bekerjalah sesuai dengan cara kerja atau petunjuk yang telah ditentukan

PERSIAPAN :

1. Pastikan PC Server / Rourter sudah terinstall OS GNU/Linux Ubuntu 12.04 dan dapat bekerja
dengan baik.
2. Pastikan PC Client sudah terinstall Windows XP dan dapat bekerja dengan baik.



Langkah - langkah

Baca Juga : Konfigurasi Mail Server di Linux Ubuntu Server 12.04

1. Usahakan  Anda mempunyai interface dua (2) atau lebih, mengapa ?karena satu untuk internet dan yang satunya untuk client. Langkah pertama mengecek eth interfacenya,karena siapa tahu nama ethnya berubah, dengan perintah dmesg | grep eth .

     Berikut kurang lebih contoh hasil pengecekan, maksud dari informasi gambar di bawah ini adalah nama eth0 berubah menjadi eth2,sedangkan eth1 namanya tetap, perhatikan gambar .Jadi nanti dalam pembuatan ip ,kita menggunakan nama ethnya adalah eth2 dan eth1. eth2 untuk internet dan eth1 untuk client.


A. Konfigurasi IP Address

2. konfigurasi  IP Address

=> eth2 dengan IP Address 192.168.3.201/24
Perintah sudo ifconfig eth2 192.168.3.201/24

=> eth1 dengan IP Address 192.168.101.1/24
Perintah sudo ifconfig eth1 192.168.101.1/24

Jika diminta memasukkan password ,isi password dengan passsword akun.







3. Cek hasil konfigurasi ip addressnya, ketik ifconfig lalu enter.




















4. Kemudian coba cek koneksi/ ping ke alamat Gateway yaitu 192.168.3.1, dengan perintah ping 192.168.3.1, enter.

5. Selanjutnya konfigurasi defaulf gateway. Default gateway biasanya digunakan untuk menghubungkan local network (komputer-komputer yang ada pada satu LAN) ke internet. Dalam kasus ini default gateway saya adalah 192.168.3.1 ,itu merupakan ip publik yang diterima untuk sekolahan/perusahaan (ip unik /tidak ada yang sama).

Perintah setting gateway sudo route add default gateway 192.168.3.1 ,enter. Lalu cek hasil konfigurasi dengan perintah route -n ,enter. Lihat gambar di bawah ini.







6. Selanjutnya , coba koneksikan ke internet. Misalkan ke ip address 8.8.8.8.








Contoh untuk koneksi yang belum berhasil/konek.



7. Konfigurasi DNS Server
     DNS (Domain Name System) Merupakan aplikasi pelayanan di internet untuk menterjemahkan name domain ke alamat IP dan juga sebaliknya .Menerjemahkan nama-nama host (host names) menjadi nomor IP (IP address) ataupun sebaliknya, sehingga nama tersebut mudah diingat oleh pengguna  internet. Itulah mengapa untuk mengkonfigurasikan  computer  user ataupun router yang ingin mengakses internet, harus  mengkonfigurasikan DNS (Domain Name System).

8.Masuk ke file /etc/resolv.conf ,dengan perintah sudo nano /etc/resolv.conf ,enter .Lihat gambar berikut.





9. Lalu tambahkan ip address 192.168.3.1 dengan script nameserver 192.168.3.1 .Setelah itu save (CTRL + O) ,lalu keluar (CTRL + X).
Lihat gambar di bawah ini.












10. Kemudian , pastinya PC Router sudah dapat terhubung ke Internet. Kita dapat mengujinya dengan perintah ping ke salah satu situs di internet misal www.google.com. seperti contoh berikut.












B. Konfigurasi IP Address Client (windows)


# Masuk ke Control Panel > Network and Internet > Network Connections

# Pilih dan masuk (dengan double klik / klik kanan lalu pilih properties)  ke Local Area Connection >Properties > Pilih Internet Protocol (TCP/IP) > Properties

# Akan muncul kontak dialog kurang lebih seperti di bawah ini.

# Pilih Use the following ip address ,kemudian isi IP Address ,Subnet Mask,Default Gateway,dan DNS Server.

Setelah selesai dikonfigurasi coba di uji dengan perintah ping dari Client ke IP Address eth1 yaitu 192.168.1.101 , dan sebaliknya dari router ke PC Client.















C. Konfigurasi NAT ( Network Address Translation)




     Network Address Translation (NAT) pada jaringan komputer berfungsi sebagai translasi alamat IP public ke alamat IP private atau sebaliknya sehingga dengan adanya NAT ini setiap komputer pada jaringan LAN dapat mengakses internet dengan mudah. Secara teknis NAT ini akan mengubah paket data yang berasal dari router.

     Router akan menjalankan NAT dengan masquerade, sehingga mengubah semua paket yang berasal dari computer user seolah-olah berasal dari router yang mempunyai IP Address mengakses mereka adalah computer user dengan IP Address 192.168.1xx.254, 192.168.1xx.253, 192.168.1xx.252 dan seterusnya. Server di internet hanya mengetahui bahwa yang mengakses mereka
adalah router dengan IP Address 192.168.3.2xx.

     Masquerade ini wajib dijalankan oleh router-router gateway untuk menyembunykan IP Address Private yang anda gunakan pada jaringan local, sehingga tidak terlihat dari Internet. IP Address Private tersebut harus disembunyikan, karena pada jaringan local yang lain kemungkinan IP Address 192.168.1xx.0/24 juga digunakan. Jika tidak melakukan masquerade maka computer user tidak tidak akan dapat mengakses ke Internet.

     Masquerade tadi akan menyembunyikan computer user yang aka nada di jaringan local sekaligus membuat computer tersebut bertopeng ( ber-mask) ke IP Address 192.168.3.2xx. Sehingga computer yang berasal dari alamat jaringan 192.168.1xx.0/24 akan dikenal di Internet sebagai 192.168.3.2xx.

Konfigurasi NAT

1. Masuk ke /etc/sysctl.conf ,enter.







Karena computer kita di gunakan untuk memforwardkan/melewatkan paket IP maka hilangkan tanda pagar (#) pada baris net/ipv4/ip_forward=1, untuk mengaktifkan script tersebut.

   #net/ipv4/ip_forward=1 menjadi  net/ipv4/ip_forward=1




















Lalu save (CTRL + O) ,enter dan keluar (CTRL + X),enter.

2. Kemudian aktifkan konfigurasi sysctl dengan perintah sudo sysctl -p .Seperti pada gambar





3. Kita harus membuat konfigurasi NAT pada computer/router dengan menggunakan
MASQUERADING agar client dapat mengakses Internet. Untuk mengatur masquerading, ketikkan perintah sudo iptables –t nat –A POSTROUTING -s 192.168.101.0/24 -j MASQUERADE





Maksud dari perintah tersebut adalah bahwa setiap paket-paket data yang berasal (-s) dari alamat jaringan 192.168.101.0/24 setelah melalui router (POSTROUTING) IP Addressnya akan diganti
(MASQUERADE) menjadi IP Address pada sisi luar dari router.

4.Selanjutnya , lihat hasil konfigurasi Masquerade yang kita konfigurasi sebelumnya.Dengan perintah
sudo iptables –t nat –L . Lihat gambar.

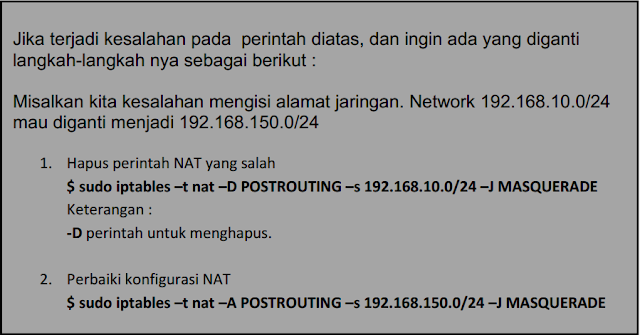

Dan untuk yang terjadi kesalahan


5. Kemudian , uji coba koneksi ke gateway, ip publik , domain di internet.

=> Gateway ping 192.168.3.1
=> IP Publik ping 8.8.8.8
=> Domain ping www.google.com





















Dan untuk yang tidak bisa konek




D.PROXY SERVER


     Proxy server (peladen proxy) adalah sebuah komputer server atau program komputer yang dapat bertindak sebagai komputer lainnya untuk melakukan request terhadap content dari Internet atau intranet.

     Proxy Server bertindak sebagai gateway terhadap dunia ini Internet untuk setiap komputer klien. Proxy server tidak terlihat oleh komputer klien: seorang pengguna yang berinteraksi dengan Internet melalui sebuah proxy server tidak akan mengetahui bahwa sebuah proxy server sedang menangani request yang dilakukannya. Web server yang menerima request dari proxy server akan menginterpretasikan request-request tersebut seolah-olah request itu datang secara langsung dari komputer klien, bukan dari proxy server.

     Proxy server juga dapat digunakan untuk mengamankan jaringan pribadi yang dihubungkan ke sebuah jaringan publik (seperti halnya Internet). Proxy server memiliki lebih banyak fungsi daripada router yang memiliki fitur packet filtering karena memang proxy server beroperasi pada level yang lebih tinggi dan memiliki kontrol yang lebih menyeluruh terhadap akses jaringan. Proxy server yang berfungsi sebagai sebuah "agen keamanan" untuk sebuah jaringan pribadi, umumnya dikenal sebagai firewall.

Konfigurasi Dasar Proxy Server pada Ubuntu 12.04 Server

Kita gunakan aplikasi dari  Ubuntu 12.04 Server yaitu Squid3.

Berikut adalah cara menambahkan ubuntu 12.04 server.iso melalui cd/dvd.
Langkah : Klik Devices > CD/DVD Devices >Choose a virtual CD/DVD disk file..(cari iso ubuntu 12.04 servernya.) > Pilih Open.






















# Selanjutnya masukkan perintah  sudo apt-cdrom add , lalu enter. (untuk menambah media instalasi via CD/DVD.



Instalasi aplikasi squid3

Dengan perintah sudo apt-get install squid3 ,lalu enter.



Proses instalasi squid3



Konfigurasi Squid3 sebagai caching server

1. Masuk ke  file /etc/squid3/squid.conf ,dengan perintah sudo nano /etc/squid3/squid.conf ,lalu enter. Lalu rubah /edit .




2. Bagian-bagian yang akan kita rubah /edit.

Untuk mencari letak script yang akan di cari ,lakukan dengan menekan CTRL + W ,lalu masukan kata kuncinya ,lalu enter .Agar lebih cepat.

=>Port HTTP

http_port 3128
Pada bagian ini tidak perlu kita edit, kecuali jika nomor portnya ingin diubah misalnya dari 3128 ke 8080.

=> Memori yang dialokasikan untuk menjalankan squid3
Hilangkan tanda pagar (#) ,dan rubah besar memori.
# cache_mem 256 Menjadi cache_mem 64
Biasanya ¼ dari RAM














=> Cache_dir, arahkan dimana letak  cache akan di simpan dan juga atur space ( besar )
cache yang diperlukan. Misalkan : direktori cache pada  /var/spool/squid, dan alokasinya 1000 Mb.

Hilangkan tanda pagar (#) ,setting tempat cache ,dan space cachenya.

#cache_dir ufs /var/spool/squid 100 16 256
Menjadi
cache_dir ufs /var/spool/squid 1000 16 256

Maksudnya:  Letak tempat cache terletak pada direktori /var/spool/squid, di dalamnya terdapat 16 direktori (L1 Cache). Didalam (16 direktori) L1 Cache terdapat direktori lagi sebanyak 256 direktori,
biasanya itu  disebut dengan
L2 Cache. Space (besar) alokasi yang digunakan untuk direktori cache adalah
1000 Mb.





Menjadi





Lalu save (CTRL + O) ,enter dan keluar (CTRL + X) ,enter .

3. Setelah itu Restart squid3-nya ,dengan perintah sudo /etc/init.d/squid3 restart











#> Buatlah cache direktori, langkah-langkahnya sebagai berikut :
    => Hentikan dulu  squid3-nya  dengan perintah sudo /etc/init.d/squid3 stop ,lalu enter








=> Kemudian membuat cache dengan perintah  sudo squid3 -z ,lalu enter



Prosesnya





















 => Mulai lagi squid3-nya dengan perintah sudo /etc/init.d/squid3 start ,lalu enter


Uji coba squid dari client

Agar http request dapat direspon oleh Proxy Server, maka  pada web browser harus ada beberapa bagian yang harus disetting.

Langkah-langkahnya yaitu sebagai berikut :
1. Buka Web Browser ( Contoh : Mozilla Firefox)
2. Setelah terbuka klik menu Tool → Options










3. Kemudian klik Tab Advanced > Network > Setting

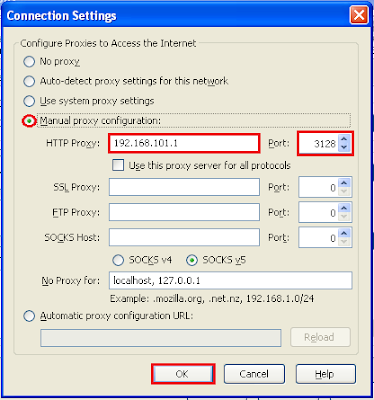

4.Maka  Muncul kotak dialog Connection Settings seperti di bawah ini, kemudian pilih Manual proxy configuration. Isilah pada HTTP Proxy : 192.168.101.1 . Pada Port isikan 3128
yang mana  merupakan nomor port dari Proxy Server. Setelah itu klik OK.

















5. Coba dengan membuka salah satu situs / domain yang ada di internet misal: www.yahoo.com. Jika tampilan yang muncul seperti dibawah ini, artinya Proxy Server sudah bekerja dengan baik.













Secara harfiah, Squid3 akan memblokir semua akses ke internet, agar client dapat mengakses
Internet, kita harus melakukan konfigurasi lagi agar bisa mengakses ke Internet.

Membuat konfigurasi supaya Client dapat mengakses Internet.

1.
Masuk kembali file /etc/squid3/squid.conf  dengan perintah sudo nano etc/squid3/squid.conf ,lalu enter.




2. Cari baris http_access deny all
Hilangkan tanda pagar (#) untuk mengaktifkan script tersebut.
#http_access deny all menjadi http_access deny all





3. Tambahkan network yang akan di ijinkan / diperbolehkan dan tambahka juga script http_access allow lan  diatas baris http_access deny all.


Tambahkan

acl lan src 192.168.101.0/24

http_access allow lan

menjadi

acl lan src 192.168.1xx.0/24
http_access allow lan
http_access deny all






Simpan (CTRL + O) ,enter dan keluar (CTRL + X),enter.

4.Selanjutnya restart squid3 ,dengan perintah sudo /etc/init.d/squid3 restart ,lalu enter.


5. Cobalah kembali, untuk mengakses Internet melalui web browser. Jika kita melakukan  konfigurasinya dengan benar ,seharusnya Client sudah dapat mengakses ke Internet misalnya : www.yahoo.com, seperti contoh berikut



BLOKIR SITUS DAN KATA

1.Pertama, Buatlah dua file yang berisi situs dan kata yang akan kits blokir di dalam direktori /etc/squid3
- Langkah 1, masuk ke dalam direktori /etc/squid3 dengan perintah
cd /etc/squid3 ,lalu enter
- Buatlah file yang berisi situs yang akan ditolak dengan nama blok-situs /yang lainnya (yang penting hafal) dengan perintah sudo nano blok-situs ,lalu enter





Isilah nama-nama situs yang akan kita blok,misalkan:
www.kaskus.com
www.olx.com
















Kemudian simpan(CTRL + O),enter dan keluar (CTRL + X),enter.

- Buatlah juga  file yang berisi kata-kata yang akan kita blok dengan nama blok-kata / lainnya (yang penting hafal) dengan perintah sudo nano blok-kata ,lalu enter




Isikan nama kata yang akan ditolak,misal:
sapi
kambing
ayam
olx
kaskus













Kemudian simpan(CTRL + O),enter dan keluar (CTRL + X),enter.

Konfigurasi squid3 untuk blokir kata dan situs

=> Masuklah kembali ke file konfigurasi squid3 dengan perintah sudo nano /etc/squid3/squid.conf ,lalu enter




=> Kemudian cari kembali baris
http_access deny

=> Tambahkan script berikut sebelum/di diatasnya acl lan src 192.168.101.0/24


acl blok-situs dstdomain “/etc/squid/blok-situs”
acl blok-kata url_regex –i “/etc/squid/blok-kata”

menjadi

acl blok-situs dstdomain “/etc/squid/blok-situs”
acl blok-kata url_regex –i “/etc/squid/blok-kata”
acl lan src 192.168.101.0/24
http_access allow lan
http_access deny all

=> Tambahkan baris-baris perintah untuk menolak situs dan kata diatas baris http_access  allow lan.

http_access deny blok-situs
http_access deny blok-kata

menjadi

acl blok-situs dstdomain “/etc/squid/blok-situs”
acl blok-kata url_regex –i “/etc/squid/blok-kata”
acl lan src 192.168.101.0/24
http_access deny blok-situs
http_access deny blok-kata
http_access allow lan
http_access deny all









Kemudian simpan(CTRL + O),enter dan keluar (CTRL + X),enter.

=> Setelah itu restart squid3 dengan perintah sudo /etc/init.d/squid3 restart








3. Uji coba,dengan browser kemudian panggil halaman web yang di blok tadi .Sebagai contoh
www.kaskus.com ,www.olx.com . kalau konfigurasinya benar seharusnya terblok seperti gambar berikut.

Masukkan alamat www.kaskus.com, lalu enter. Maka akan tampil tampilan error seperti di bawah ini.
Jadi bloking situs telah berhasil.


Masuk ke situs www.bing.com lalu ketikksn kata misalnya sapi



Maka akan muncul tampilan error seperti di bawah, karena kata sapi sudah terdaftar pada kata-kata yg di blok. Berarti blok kata telah berhasil.














Transparent Proxy

     Transparent proxy digunakan agar setiap pengguna/user dipaksa untuk menggunakan proxy server yang kita buat.Dan pastinya semua pengguna/user yang mengakses internet akan melalui squid proxy server kita terlebih dahulu sebelum ke Internet.
     Dengan kata lain transparent proxy akan membelokan paket-paket yang datang dari luar maupun dari dalam jaringan yang melalui port 80 dan melewati terlebih dahulu ke proxy server yang kita buat.

     Dengan menggunakan transparent proxy pada web browser di computer client tidak perlu
dikonfigurasi secara manual cukup pada proxy servernya saja..

=> Bukalah kembali  file /etc/squid3/squid.conf dengan perintah
sudo nano /etc/squid3/squid.conf ,lalu enter



=> Tambahkan kata transparent di belakang baris http_port 3128.
#http_port 3128 menjadi http_port 3128 transparent





Kemudian simpan(CTRL + O),enter dan keluar (CTRL + X),enter.

=> Setelah itu restartlah squid3 dengan perintah sudo /etc/init.d/squid3 restart,lalu enter








=> Kemudian perlu diatur pula pada bagian iptables-nya.
Dalam hal ini menggunakan table nat. Secara konsep, iptables diatur dengan aturan agar semua user yang mengakses web/Situs Internet, akan dipaksa untuk masuk terlebih dahulu ke server squid yang telah kita buat.
Masukan perintah berikut : sudo iptables –t nat –A PREROUTING –s 192.168.101.0/24 –p tcp --dport 80 –j DNAT --to-destination 192.168.101.1:3128




Uji coba dari Client

1. Bukalah Web Browser ( Misal : Mozilla Firefox)
2. Setelah masuk, klik menu Tools  > Options











3. Kemudian klik Tab Advanced  > Network > Setting







4. Akan muncul kotak dialog Connection Settings seperti gambar di bawah ini, setelah itu pilih No. proxy . Lalu klik OK.

















=> Coba browsing kembali, seharusnya kondisinya/keadaan sama seperti proxy masih di setting manual. Situs dan kata yang di diblok akan  tetap di blok dan yang tidak tetap tidak.

Demikian sedikit ulasan tentang Konfigurasi Nat dan Proxy Server dengan Squid3. Semoga bisa Membantu.
Terimakasih



Read More
  • Share This:
  •  Facebook
  •  Twitter
  •  Google+
  •  Stumble
  •  Digg
Newer Posts Older Posts Home
Calendar Widget by CalendarLabs

Popular Posts

  • Lompat di Atas Kuda-Kuda Kangkang dan Jongkok
          Pada bagian ini , Anda akan berlatih senam ketangkasan dengan menggunakan alat. Alat yang digunakan, yaitu kuda-kuda lompat sebaga...
  • Jalan Cepat: Pengertian, Teknik, Tahapan, Peraturan, dan Karakteristik
    Sumber : koran.tempo.co Materi nomor cabang atletik jalan cepat ( race walking ) ini bertujuan untuk mengembangkan berbagai pola gerak dasar...
  • Baseball : Ukuran Lapangan Permainan Baseball/Bisbol dan Gambar
    Baseball  atau bisbol adalah sebuah permainan yang populer di Amerika.Tak seorangpun penduduk di sana yang tak mengenal olahraga baseball i...
  • Tes Kebugaran Jasmani, Pengukuran Daya Tahan Otot Jantung dan Paru-Paru
         Tes  kebugaran jasmani  merupakan suatu alat untuk mengukur tingkat kebugaran jasmani seseorang. Dalam tes ini, yang menjadi objek pen...

Categories

  • Agama
  • Atletik
  • Bahasa Indonesia
  • Hardware
  • Info
  • Jaringan
  • Komputer
  • Konfigurasi
  • Olahraga
  • Otomotif
  • Pendidikan
  • Sains
  • Software
  • Tutorial

Blog Archive

  • ►  2021 (20)
    • ►  September (1)
    • ►  April (5)
    • ►  March (4)
    • ►  January (10)
  • ►  2020 (1)
    • ►  December (1)
  • ►  2018 (5)
    • ►  June (5)
  • ▼  2017 (8)
    • ►  June (1)
    • ▼  May (6)
      • Konfigurasi Nat dan Proxy Server dengan Squid3
      • Jenis - Jenis PSU (Power Supply Unit)
      • Jenis - Jenis Mainboard (Motherboard)
      • Tips Merawat PSU (Power Supply Unit) dan Kesalahan...
      • Pengertian dan Efisiensi PSU (Power Supply Unit)
      • Perangkat Keras Jaringan Komputer (Lengkap)
    • ►  March (1)
  • ►  2016 (1)
    • ►  October (1)
Flag Counter

About Me

ADITZY
View my complete profile

Find Us On Facebook

Tags

  • Agama (5)
  • Atletik (3)
  • Bahasa Indonesia (1)
  • Hardware (6)
  • Info (17)
  • Jaringan (2)
  • Komputer (8)
  • Konfigurasi (2)
  • Olahraga (16)
  • Otomotif (1)
  • Pendidikan (16)
  • Sains (1)
  • Software (3)
  • Tutorial (4)

Tags

Facebook

  • Home
  • Features
  • _Multi DropDown
  • __DropDown 1
  • __DropDown 2
  • __DropDown 3
  • _ShortCodes
  • _SiteMap
  • _Error Page
  • Documentation
  • _Web Documentation
  • _Video Documentation
  • Download This Template

Most Popular

Social Widget

Selamat Berkunjung dan Terimakasih

Copyright © ADI WEB | Powered by Blogger
Design by 'As Blog | Blogger Theme by NewBloggerThemes.com | Distributed By Gooyaabi Templates
